Orona X-14

Lösung für bestehende Gebäude, welche eine bis zu 50% grössere Kabine ermöglicht

Getriebelose Lösung ohne Maschinenraum (MRLG).

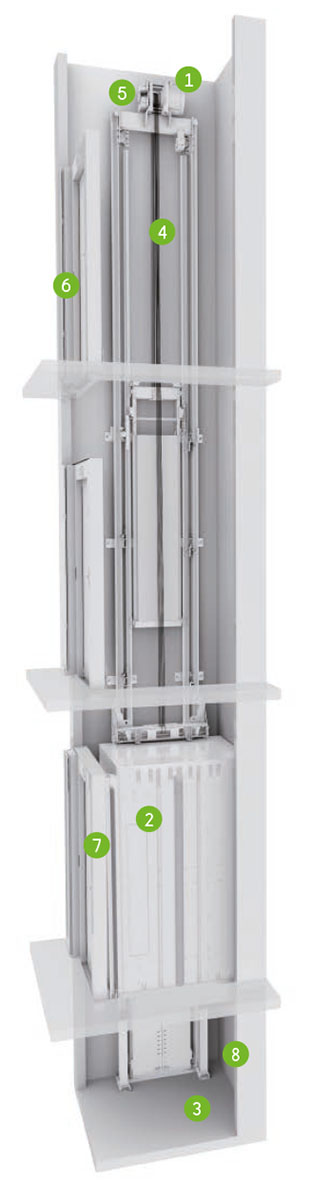

1. MRL

Maschinenraumlose Lösung.

2. OPTIMIERTER FAHRKORB

Für eine bessere Raumausnutzung bei gleichzeitig reduziertem Gewicht, für mehr Sicherheit und Ergonomie sowie eine erleichterte Montage.

3. BETRETBARE RÄUME UNTERHALB DES SCHACHTS

Anpassbar an Gebäude, in denen der Raum unterhalb des Aufzugschachts zugänglich ist (optional).

4. MODERNSTE TRAGMITTEL

Modernste Tragmittel ersetzen die herkömmlichen Stahlseile. Ihr geringeres Gewicht und die längere Lebensdauer ermöglichen den Einsatz kompakterer Antriebe mit effizienteren und umweltschonenderen Motoren.

5. ANTRIEB

Elektrisch geregelt, kompakt, geräuscharm und hoch energieeffizient durch getriebelosen Permanentmagnet-Motor.

6. TÜREN

Mit kompaktem PM-Motor für schnelles, präzises und geräuscharmes Öffnen und Schließen. Optional mit vorzeitigem Öffnen der Türen und/oder Lichtvorhang. Als Option bieten wir das Türmodell Solid für hohe Beförderungsaufkommen an.

7. AUTOMATISCHES EVAKUIERUNGSSYSTEM

In der Standardausstattung mit halbautomatischem Evakuierungssystem zur schnellen, sicheren und wirksamen Evakuierung. Optional mit automatischem Evakuierungssystem über Batterie, hauptsächlich gedacht für die Evakuierung bei Stromausfällen.

8. OPTIMALE SCHACHTAUSNUTZUNG

Für die maximale Nutzung im Aufzugsschacht besonders in vorhandenen Gebäuden entworfene Aufzüge, so dass ein optimales Verhältnis zwischen verfügbarem Raum und zu befördernder Fahrgäste erreicht wird.









Allgemeine Spezifikationen

Nutzlast 180 bis 630 kg / 180 bis 450 kg (einphasig)
Kapazität 2 bis 8 Personen / 2 bis 6 Personen (einphasig)
Geschwindigkeit 1 m/s / 0,6 m/s (einphasig)
Maximale Förderhöhe 40 m / 25 m/s (einphasig)
Maximale Anzahl der Haltestellen 16
Zugänge 1-seitiger Zugang / 2-seitiger Zugang, 180 Grad / 2-seitiger Zugang, 90 Grad
Antriebsart Frequenzgeregelter (180 Fahrten / Stunde)
Steuerung ARCA III, energiesparender Multiprozessor
Türtypen Automatisch seitlich öffnend / Automatisch zentral öffnend / Halbautomatisch + Falttüren (BUS)
Lichte Türbreiten Von 500 bis 900 mm
Lichte Türhöhen 2000 / 2100 / 2200 mm
Kabinenabmessungen Parametrisch abgestuft
Lichte Kabinenhöhen 2100 / 2200 / 2300 mm
Stromversorgung Dreiphasig / Einphasig
Verfügbare Designs Orona 3G Domo Packs / Orona 3G Public Packs / Orona 3G Plus

Standard Optional
